給煤機

往復式給煤機

往復式給煤機我們堅持技術創新,科學管理的企業方針,銷售服務熱線:18953724511

立即咨詢立即咨詢

咨詢電話：0537-2558089

手機：13181318406郵箱：zhuoligk@163.com

產品詳情

往復式給煤機我們堅持技術創新,科學管理的企業方針,銷售服務熱線:18953724511

往復式給煤機(K型)介紹：

一、用途：
　　K型往復式給煤機用于煤或其它磨琢性小、粘性小的松散粒狀物料的給料，將儲倉或料坑里的物料連續均勻地卸落到運輸設備或其他篩選設備中。

二、技術參數：

型號規格			K-0		K-1		K-2		K-3		K-4
給料能力（t/h）	底板行程	曲柄位置	無煙煤	煙煤	無煙煤	煙煤	無煙煤	煙煤	無煙煤	煙煤	無煙煤	煙煤
	200 150 100 50	4 3 2 1	100 75 50 25	90 67 45 22	150 112 75 39	135 100 68 34	225 170 133 55	200 150 100 50	330 247 165 83	300 220 150 75	590 440 295 148	530 395 268 132
曲柄轉速（r/min）			57		57		57		62		62
電動機	型號		YB160M₁-8 （Y160M₁-8）		YB160M₁-8 （Y160M₁-8）		YB160M₁-8 （Y160M₁-8）		YB160M-6 （Y160M-6）		YB200L₁-6 （Y200L₁-6）
	功率		4		4		4		7.5		18.5
	轉速（r/min）		720		720		720		970		970
減速機	型號 速比		JZQ-350 12.64		JZQ-350 12.64		JZQ-350 12.64		JZQ-400 15.75		JZQ-500 15.75
允許最大粒度	含量10%以下含量10%以上		250 200		350 300		400 350		500 450		700 550
設備重量	帶料斗不帶料斗		1127 1026		1251 1144		1481 1342		1927 1735		2737 2505

　　注：表中所列給料能力為調節閘門調到最大位置（相當不帶調節閘門時的能力）
三、工作原理與結構說明：
　　K型給煤機由機架、底板（給煤槽）、傳動平臺、漏斗、閘門、托輥等組成。當電機開動后經彈性聯軸器、減速機、曲柄連桿機構拖動傾料5°的底板在輥上作直線往復運動，煤均勻地卸到其他設備上。
　　本機可根據需要設有帶漏斗、不帶漏斗兩種形式。
　　給煤機設有兩種結構形式：1、帶調節閘門 2、不帶調節閘門，其給料能力由底板行程來達到。

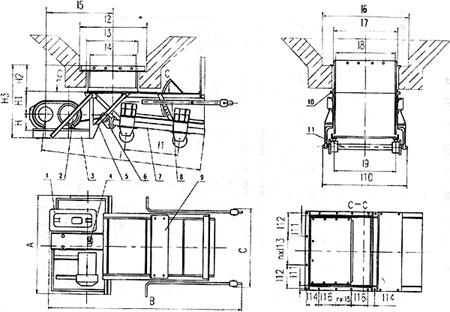

K 型給煤機外形尺寸圖：

1、減速機 2、電動機 3、傳動平臺 4、聯軸器 5、H形架 6、連桿 7、給煤槽 8、閘門 9、機架 10、漏斗 11、托輥

四、外形尺寸：

尺寸

型號

A

B

C

H

H₁

H₂

H₃

L

l₁

l₂

l₃

l₄

l₅

K-0

K-1

K-2

K-3

K-4

1360

1352

1622

3100

3540

3950

4740

846

1112

1360

1632

210

208

250

330

416

664

640

762

325

345

1051

1297

1341

1543

2450

2850

3270

3850

840

1150

1400

1700

1000

1250

1500

1750

800

1050

1300

1550

750

1000

1250

1500

1040

940

1157

1435

尺寸

型號

l₆

l₇

l₈

l₉

l₁₀

l₁₁

l₁₂

n×l₁₃

l₁₄

n×l₁₅

l₁₆

N×MD

K-0

K-1

K-2

K-3

K-4

750

1000

1250

1500

550

800

1050

1300

500

750

1000

1250

500

750

1000

1250

830

1080

1330

1580

35

191

275

208

273

266

1×200

1×282

2×208

2×273

2×270

131

91

96

1×190

2×225

2×290

2×320

190

225

290

220

14×M20

17×M20

20×M20

五、安裝說明：
　　給煤機體（或漏斗）是固定在料倉口下，在安裝前需要找平，將機架與料倉口用螺栓堅固。然后再將傳動平臺找正，H形架與機架、傳動平臺焊牢。減速機、電機找正，調節好后，螺栓堅固。
六、訂貨須知：
1、簽訂合同時請寫明型號規格、配何種電機、是否帶漏斗和調節閘門。
2、隨機技術文件：產品合格證、裝箱單、產品使用說明書。

卓力機械專業生產往復式給煤機.doc
